地下管廊簡介

綜合管廊又稱共同溝，是在城市地下建造一個隧道空間，將市政、電力、通訊、燃?xì)?、給排水等各種管線集于一體，設有專門的檢修口、吊裝口和監測系統，實施統一規劃、統一設計、統一建設和管理。建設綜合管廊系統能有效緩解城市發展與我國土地資源緊張的矛盾，對提高土地利用率、擴大城市生存發展空間具有重要的意義。
在發達國家，共同溝已經存在了一個多世紀，在系統日趨完善的同時其規模也有越來越大的趨勢。

  |地下管廊分類

•     干線綜合管廊

                                   設置于機動車道或道路中央下方，采用獨立分艙敷設主干管線的綜合管廊。

• 支線綜合管廊

                                         設置在道路兩側或單側，采用單艙或雙艙敷設配給管線。


• 纜線綜合管廊（電纜溝）





  |相關法律政策

    國務院常務會議將這一設施定義為創新城市基礎設施建設的重要舉措，國家重點支持的民生工程，旨在破解長期存在的城市地下基礎設施落后等突出問題。為確保建設安全，會議要求各城市完善管廊建設和抗震防災等標準，落實工程規劃、建設、運營各方質量安全主體責任，建立終身責任和永久性標牌制度，確保工程質量和安全運行，接受社會監督。
《國務院辦公廳關于推進城市地下綜合管廊建設的指導意見》（國辦發〔2015〕61號）于2015年8月10日公布。工作目標是到2020年，建成一批具有國際先進水平的地下綜合管廊并投入運營，反復開挖地面的“馬路拉鏈”問題明顯改善，管線安全水平和防災抗災能力明顯提升，逐步消除主要街道蜘蛛網式架空線，城市地面景觀明顯好轉。
福建、江蘇等地出臺了綜合管廊建設指南，廈門市還出臺了廈門市綜合管廊管理辦法。
2015年6月1日起實施的《城市綜合管廊工程技術規范》（GB50838-2015）

  |地下管廊環境監測的重要性
1）地下管廊裝有各種有線信號線、熱力管、燃?xì)夤堋㈦娦殴艿?、給水管道、電力管道等等，是一個多種信號與傳輸對象交匯的場所，所以需要對其內部環境進行監測，以達到實時、自動監測地下管廊內的環境的目的，把危險防范于未然。
2）綜合管廊屬于地下封閉空間，一旦發生火災，會迅速消耗掉管廊內部氧氣并產生大量有害氣體，當甲烷、一氧化碳、硫化氫等危險氣體達到一定濃度時，還會引起爆炸。更為嚴重的是，發生火災時管廊內部環境十分惡劣，搶修難度很大，對搶修人員也將造成人身安全威脅。


  |關于地下管廊環境監測

1）方案概述
    地下管廊環境監測系統主要涉及到管廊內的溫濕度、燃?xì)庑孤?、有害氣體監測等。根據實際情況，還可能涉及到其它監測。
通過在地下管廊配置相應的檢測儀及報警器，并通過通信將監測信號從監測點引出到地面上，并通過信號（4-20mA，RS485，GPRS）傳輸?shù)奖O(jiān)控中心，通過配套的綜合管理軟件對數據進行分析。通過軟件對每個測點的地理位置、測量值或工作狀態進行連續采集，如出現異常，系統會自動生成報警（聲光報警、短信報警、郵件報警可選），第一時間通知到相關人員并且同時聯動風機送風，將可能出現的險情消滅在萌芽狀態，避免造成大的經濟損失及影響管廊的正常工作。

2）由于管廊較長，需要選擇合適的距離來設置監測點：

• 對于溫濕度監測可以參考100米一個測點

•  對于燃?xì)鈭?bào)警則要針對實現情況選擇布的距離要大大縮短(或者選擇可能會發生報警的特殊區域)

• 對于積水報警則選擇低洼或易積水區域監測。

• 對于有害氣體監測，則要判斷具體是什么氣體為主，為何產生，如果產生了積水(污水)可能會產生惡臭氣體等。

• 對于火情報警，按消防標準的話，會很密集，具體到管廊按什么標準，需要另行考慮。

3）監測氣體
氧氣：監測所處環境氧氣含量是否正常，防止進入管廊里面的工作人員缺氧窒息，當缺氧或者高氧報警時啟動風機送風；
可燃?xì)怏w：監測所處環境是否存在燃?xì)庑孤?，?dāng)有泄露時產生報警,以達到實時監測現場可燃?xì)怏w濃度的目的；
一氧化碳：監測環境中的一氧化碳，防止維護人員一氧化碳中毒；
硫化氫：監測環境中的硫化氫濃度，防止工人中毒，減少對材料和設備的腐蝕。

4）環境監測作用
危險預警：危險及時預警第一時間通知相關人員
數據集中：監測數據集中管理方便查詢
統一監控：集中管理統一監控
聯動控制：實現環境異常與其它控制的設施的聯動控制
連續采集：可連續采集，更準確
實時分析：信號傳輸?shù)奖O(jiān)控中心，通過配套的綜合管理軟件對數據進行分析

5）在線監測系統

• 防爆氣體傳檢測儀（ET5系列）：集成傳感、低功耗等技術的有線或者無線氣體監測產品，可以采集不同氣體（甲烷（CH4）、氧氣（O2）、一氧化碳（CO）、硫化氫（H2S）、氨氣（NH3）等等）的參數，通過4-20mA信號或者RS485數字信號或者無線輸出上傳數據。

• 防爆溫度傳感器（ET5-ES）：智能傳感器配置溫度傳感元件、低功耗元件，進行溫度的采集和有線或者無線傳輸?shù)囊豢钪悄軅鞲衅骶W(wǎng)絡產品。

• 氣體報警控制器（DN100-ES）：當空氣中檢測氣體泄漏時，氣體探測器檢測信號通過電纜立即傳送到報警主機控制單元。報控制器顯示出氣體濃度，當超過設定的報警濃度值時，控制器即發出聲、光報警信號并輸出聯動控制信號，控制風機等設備排除險情，從而起到保障作用，或者將信號直接傳輸?shù)降叵鹿芾戎械腜LC系統，及時預警，避免事故發生。

  |安裝注意事項

•  線材：選用帶屏蔽功能的國標銅芯線纜RVV3芯線或者四芯1平方線纜；

• 走線：線路應鋪設在管廊沿線防爆防火槽中；

• 安裝高度：氣體檢測儀安裝高度在距離地面90cm的地方，采用掛壁式安裝方式；

• 安裝距離：溫濕度檢測儀30米安裝一臺，其他氣體檢測儀15米安裝一臺。

•

  |產品介紹

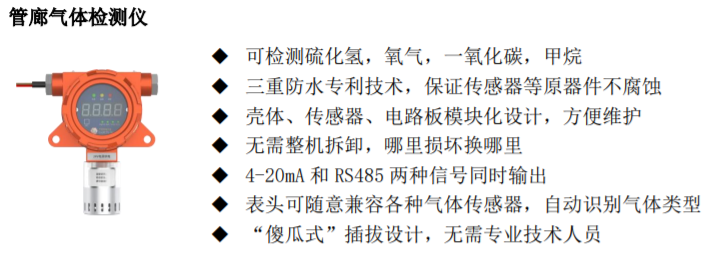

                  ET5管廊氣體檢測儀

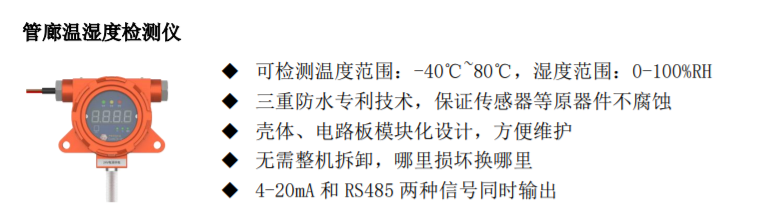

                ET5-ES管廊溫濕度檢測儀


1)產品概述

    管廊/隧道氣體檢測儀，主要應用于地下管廊隧道中，對施工開挖過程和后期運營過程中進行有毒有害氣體監測。
該設備針對管廊中高溫、高濕、施工不方便等特點，專門設計開發。
三重防水的專利設計，完全保護傳感器及氣室不腐蝕長時間正常工作；電路板、傳感器、殼體均采用模塊化設計，“傻瓜式”插拔設計，哪里損壞換哪里，無需整機拆卸，無需專業人員支持，任何工人都可無錯誤替換；自適應軟件兼容，所有表頭均可兼容四種氣體傳感器，每個表頭插上任何人一個傳感器都可自動識別。

2)功能特點

1. CPA計量認證，防爆認證

2. 三重防水專利技術，保證傳感器等原器件不腐蝕

3. 殼體、傳感器、電路板模塊化設計，方便維護

4. 無需整機拆卸，哪里損壞換哪里

5. 4～20mA和RS485兩種信號同時輸出

6. 表頭可隨意兼容各種氣體傳感器，自動識別氣體類型

7. “傻瓜式”插拔設計，無需專業技術人員

3)技術參數

|產品簡介







|案例展示

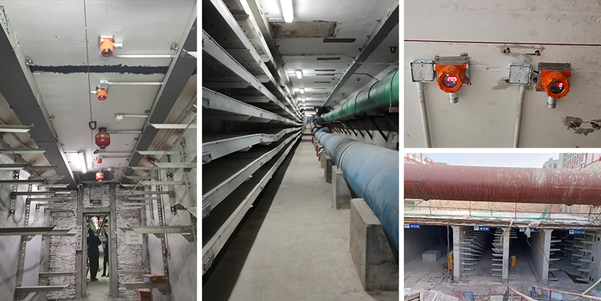

<西安絲綢之路綜合管廊監測解決方案>

      由于廊道內包含了氣體輸送管道及液體輸出管道，同時管道密度大，距離長，為防止發生意外的同時又經濟有效的做到合理監測監控。根據科技八路工程公用管廊的實際情況，又同時有密度大集中性高等原因，特設計專門的解決方案，提供專業管廊氣體檢測儀，可進行氧氣、硫化氫、甲烷、一氧化碳、溫濕度監測，并進行風機等設備控制，同時提供合理規范的布點方案。






<深圳前海綜合管廊有毒有害氣體監測>
