一．概述

在現代化的實驗室中，為了完成實驗，需要用到多種分析儀器和不同性質的氣體，一般的做法是直接將氣瓶擺放于儀器旁邊，采用軟管直接將氣瓶與儀器連接進行供氣。

上述做法其實存在多方面的缺陷。一是由于氣瓶直接放置于室內造成的高危險性。二是沒有統一的供氣系統造成的資源浪費。

 為了解決以上問題，就需要一套安全性能高且能夠?qū)崿F(xiàn)資源共享集中分配供氣系統，完成從氣源向儀器的供氣，這正是氣體管道系統的功能所在。

二．氣體管道輸送系統基本配置

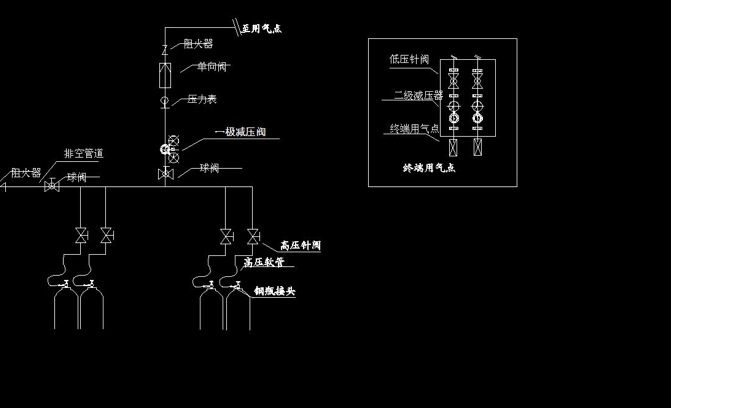

氣體管路輸送體統基本配置圖

氣體供氣系統基本配置中各部分的使用功能

1. 氣瓶接頭---從氣瓶出口到管道系統的規格轉換

2. 高壓軟管----密封性能高且方便更換氣瓶

3. 開關閥-----針閥/球閥等，控制氣體進入管道系統，方便用氣氣瓶操作

4. 減壓閥（一級和二級）-----將氣體壓力調節為排放分析設備要求的工作壓力并使該壓力穩定性達到要求

5. 排空管道----方便更換氣瓶時排放不要的氣體雜質。

6. 壓力表-----方便客戶更加準確的確認管道使用壓力

7. 單向閥---防止氣體回流

8. 阻火器---防止可燃?xì)怏w回火現象

終端用氣點：開關閥---針閥/球閥等，緊急切斷供氣及微調終端設備使用流量
